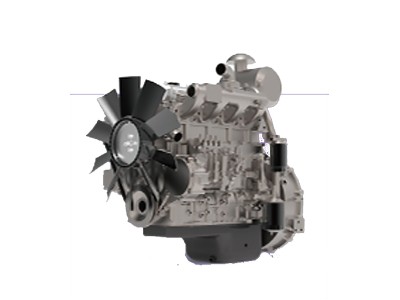

4ZTAA4.1-G31
◎功率
|
轉速 |
運行模式 |
發動機功率 |
機組功率 |
|
|
rpm |
kW |
kW |
kVA |
|
|
1500 |
常用功率 |
74 |
64 |
80 |
|
備用功率 |
81 |
70 |
88 |
|
|
1800 |
常用功率 |
80 |
70 |
88 |
|
備用功率 |
88 |
77 |
96 |
|
-. 柴油機性能符合GB/T2820
-. 功率標定根據GB/T1147.1
→常用功率：用于可變載荷應用，全年無使用小時限制。連續運行24小時的平均可許輸出功率不得超過常用額定功率的80%。
→備用功率：在電網電力發生斷電時應用，或在試驗條件下應用，全年使用時間最多不超過200小時。連續運行24小時的平均可許輸出功率不得超過備用額定功率的80%。
不得超負荷運行
|
◎ 基本規格 |
◎ 燃油耗 |
||
|
?柴油機型號 |
4ZTAA4.1-G31 |
?功率 L/h（1500r/min） |
L/h（1800r/min） |
|
?柴油機型式 |
直列，四沖程，水冷 |
25% 5.25 |
4.07 |
|
|
增壓中冷 |
50% 8.02 |
6.67 |
|
?燃燒方式 |
直噴 |
75% 11.24 |
10.65 |
|
?氣缸型式 |
濕式缸套 |
100% 14.1 |
13.77 |
|
?氣缸數 |
4 |
110% 15 |
14.65 |
|
?缸徑 × 行程 |
105× 118 mm |
|
|
|
?排量 |
4.1 L |
|
|
|
?壓縮比 |
18 : 1 |
|
|
|
?發火次序 |
1-3-4-2 |
◎ 燃油系統 |
|
|
?噴油提前角 |
電子控制 |
?噴油泵 |
南岳 |
|
?凈重 |
370 kg |
?調速器 |
電控 |
|
?外形尺寸 |
926.6*626.7*959mm |
?輸油泵 |
機械 |
|
(L×W×H) |
|
?噴油嘴 |
多孔型 |
|
?曲軸旋轉方向 |
逆時針（從飛輪端看） |
?開啟壓力 |
24MPa |
|
?飛輪殼 |
SAE 3# |
?燃油濾清器 |
旋裝全流式 |
|
?飛輪 |
11.5 |
?燃料 |
輕柴油 |
|
|
|
|
|
|
◎ 配氣機構 |
◎ 潤滑系統 |
||
|
?型式 |
頂置氣門 |
?潤滑方式 |
壓力飛濺式 |
|
?氣門數 |
每缸1進1排 |
?機油泵 |
凸輪軸帶動齒輪方式 |
|
?冷態氣門間隙 |
進氣門 0.35-0.4mm |
?機油濾清器 |
旋裝全流式 |
|
|
排氣門 0.4-0.45mm |
?機油容量 |
最大 10L |
|
|
|
|
最小 8 L |
|
◎ 氣門正時 |
?偏置油底殼傾斜角 |
前傾25° |
|
|
|
開啟 關閉 |
|
后傾35° |
|
?進氣門 |
18°BTDC 54°ABDC |
|
左傾/右傾35° |
|
?排氣門 |
62°BBDC 18°ATDC |
?潤滑油 |
參考使用保養說明書 |
|
◎ 冷卻系統 |
◎ 柴油機數據 |
||
|
?冷卻液容量 |
8.54L |
?冷卻液熱損失 |
35 kcal/sec（1500r/min） |
|
(僅發動機) |
|
41 kcal/sec（1800r/min） |
|
|
?最小壓力蓋壓力 |
70kPa |
?中冷器熱損失 |
21.4 kcal/sec （1500r/min） |
|
?水泵 |
離心式，皮帶帶動 |
|
21.4 kcal/sec （1800r/min） |
|
?水泵流量 |
25L/min （1500r/min） |
?進氣流量 |
7.7m3/min （1500r/min） |
|
|
28L/min （1800r/min） |
|
9.1m3/min（1800r/min） |
|
?調溫器 |
蠟式 |
?排氣流量 |
15.2m3/min（1500r/min） |
|
|
開啟溫度. 72°C |
|
15.2m3/min（1800r/min） |
|
|
全開溫度. 82°C |
?排氣溫度 |
550°C |
|
?風扇 |
吹風式，塑料風扇 |
?最大允許阻力 |
3 kPa (新濾芯) |
|
|
直徑510 mm, 9 片 |
進氣系統 |
4kPa （臟濾芯，需更換） |
|
|
功耗4kW |
排氣系統 |
10 kPa （最大） |
|
?備用/常用功率時發動機最高冷卻液溫度 |
104/100℃ |
?中冷器阻力限值 |
10 kPa |
|
|
|
|
|
|
◎ 電器系統 |
|
||
|
?發電機 |
12V×70A |
|
|
|
?電壓調節器 |
整體式，集成電路式調節器 |
|
|
|
?啟動馬達 |
12V×3.8kW |
|
|
|
?蓄電池電壓 |
12V |
|
|
|
?蓄電池容量 |
180 AH |
|
|
|
|
|
|
|
