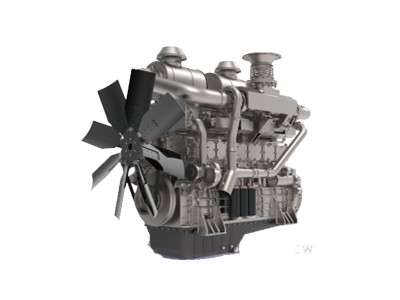

6KTAA25-G311
◎功率
|
轉速 |
運行模式 |
發動機功率 |
機組功率 |
|
|
rpm |
kW |
kW |
kVA |
|
|
1500 |
常用功率 |
460 |
400 |
500 |
|
備用功率 |
506 |
450 |
562.5 |
|
|
1800 |
常用功率 |
520 |
450 |
562.5 |
|
備用功率 |
572 |
500 |
625 |
|
-. 柴油機性能符合GB/T2820
-. 功率標定根據GB/T1147.1
→常用功率：用于可變載荷應用，全年無使用小時限制。連續運行 24 小時的平均可許輸出功率不得超過常用額定功率的 80%。
→備用功率：在電網電力發生斷電時應用，或在試驗條件下應用，全年使用時間最多不超過200小時。連續運行24小時的平
均可許輸出功率不得超過備用額定功率的80%。
不得超負荷運行
|
◎ 基本規格 |
◎ 燃油耗 |
||
|
?柴油機型號 |
6KTAA25-G311 |
?功率 L/h（1500r/min） |
L/h（1800r/min） |
|
?柴油機型式 |
直列，四沖程，四氣門，水冷， 增壓中冷 |
25% 34.7 |
40.5 |
|
?燃燒方式 |
直噴 |
50% 63.4 |
72.9 |
|
?氣缸型式 |
濕式缸套 |
75% 86.7 |
101.2 |
|
?氣缸數 |
6 |
100% 109.0 |
127.4 |
|
?缸徑 × 行程 |
170× 185 mm |
110% 119.6 |
139.6 |
|
?排量 |
25.2 L |
|
|
|
?壓縮比 |
16 : 1 |
◎ 燃油系統 |
|
|
?發火次序 |
1-5-3-6-2-4 |
?噴油泵 |
電控單體泵 |
|
?噴油提前角 |
電控 |
?調速器 |
電控 |
|
?凈重 |
2760 kg |
?輸油泵 |
電控 |
|
?外形尺寸(L×W×H) |
2348×1181×1659mm |
?噴油嘴 |
多孔型 |
|
?曲軸旋轉方向 |
逆時針（從飛輪端看） |
?開啟壓力 |
電控 |
|
?飛輪殼 |
SAE 0# |
?燃油濾清器 |
旋裝全流式 |
|
?飛輪 |
SAE 18#（齒數 143） |
?燃料 |
輕柴油 |
|
◎ 配氣機構 |
◎ 潤滑系統 |
||
|
?型式 |
頂置氣門 |
?潤滑方式 |
壓力飛濺式 |
|
?氣門數 |
每缸 2 進 2 排 |
?機油泵 |
曲軸帶動齒輪方式 |
|
?冷態氣門間隙 |
進氣門 0.35mm |
?機油濾清器 |
旋裝全流式 |
|
|
排氣門 0.60mm |
?機油容量 |
最大 75 L |
|
|
|
|
最小 45 L |
|
◎ 氣門正時 |
|
?偏置油底殼傾斜角 |
前傾 12° |
|
|
開啟 關閉 |
|
后傾 15° |
|
?進氣門 |
25°BTDC 57°ABDC |
|
左傾/右傾 35° |
|
?排氣門 |
66°BBDC 16°ATDC |
?潤滑油 |
參考使用保養說明書 |
|
◎ 冷卻系統 |
◎ 柴油機數據 |
||
|
?冷卻方式 |
淡水循環冷卻 |
?冷卻液熱損失 |
42.7 kcal/sec（1500r/min） |
|
?冷卻液容量 (僅發動機) |
55L |
|
47.3 kcal/sec（1800r/min） |
|
?最小壓力蓋壓力 |
70kPa |
?中冷器熱損失 |
26.2 kcal/sec （1500r/min） |
|
?壓力系統 |
Max. 0.5 kg/cm2 |
|
28.6 kcal/sec （1800r/min） |
|
?水泵 |
離心式，皮帶帶動 |
?進氣流量 |
35.2m3/min （1500r/min） |
|
?水泵流量 |
880L/min （1500r/min） |
|
43.1m3/min（1800r/min） |
|
|
950L/min （1800r/min） |
?排氣流量 |
92.2m3/min（1500r/min） |
|
?調溫器 |
蠟式 |
|
112.3m3/min（1800r/min） |
|
|
開啟溫度. 77°C |
?排氣溫度 |
600 °C |
|
|
全開溫度. 90°C |
?最大允許阻力 |
|
|
?風扇 |
吹風式，塑料風扇 |
進氣系統 |
3 kPa (新濾芯) |
|
|
直徑 1100 mm, 8 片 |
|
6 kPa （臟濾芯，需更換） |
|
|
功耗 22 kW |
排氣系統 |
10 kPa （最大） |
|
?備用/常用功率時發動機最高冷卻液溫度 |
102/98℃ |
?中冷器阻力限值 |
10 kPa |
|
◎ 電器系統 |
|||
|
?發電機 |
28V×55A （雙線制 |
|
|
|
?電壓調節器 |
內嵌式，集成電路式調節器 |
|
|
|
?啟動馬達 |
24V×9kW（雙線制） |
|
|
|
?蓄電池電壓 |
24V |
|
|
|
?蓄電池容量 |
200 AH |
|
|
